data-v-bd4f2390>射频问答汇总

2024-02-29 14:35:13 手机 164观看

摘要 class="art_content" data-v-bd4f2390>01Transceiver就是Modem吗？Q：家人们，Transceiver 就是Modem吗？哪个说的对？A：都对上面的收发器可能指代BB+RF ，下面有说明是RF收发。Q：意思就是上面说的是集成到一块IC。下面的是分开的，

class="art_content" data-v-bd4f2390>

01

Transceiver就是Modem吗？

Q：家人们，Transceiver 就是Modem吗？

哪个说的对？

A：都对上面的收发器可能指代BB+RF ，下面有说明是RF收发。

Q：意思就是上面说的是集成到一块IC。下面的是分开的，对不？

A：是的，这三者分开，或者前两组合，或者后两组合，甚至三者合一都有。蜂窝终端和Wi-Fi都有出现过。

A：Modem指通信模块，BB和Transceiver都是通信侧的，也叫CP。AP是应用侧，完全不一样的东西。

比如苹果手机，CP用的高通，AP用的苹果自己的A系列芯片。

Q：学到了，谢谢。

02

pHEMT器件Drain和Source接反了为什么仿真性能更好？

Q：问一下大家，再做MMIC得时候，突然发现管子VG VD 给反了，按理说管子应该截至，却低噪声高增益，但不能用，这是为什么？

A：什么工艺？

Q：.15 pHEM。

给错了，增益好得不得了，自偏置。

A：其实应该是不区分Drain和Source的吧，因为从器件结构来看是对称。

这是个什么器件？

Q：这是源漏没颠倒。

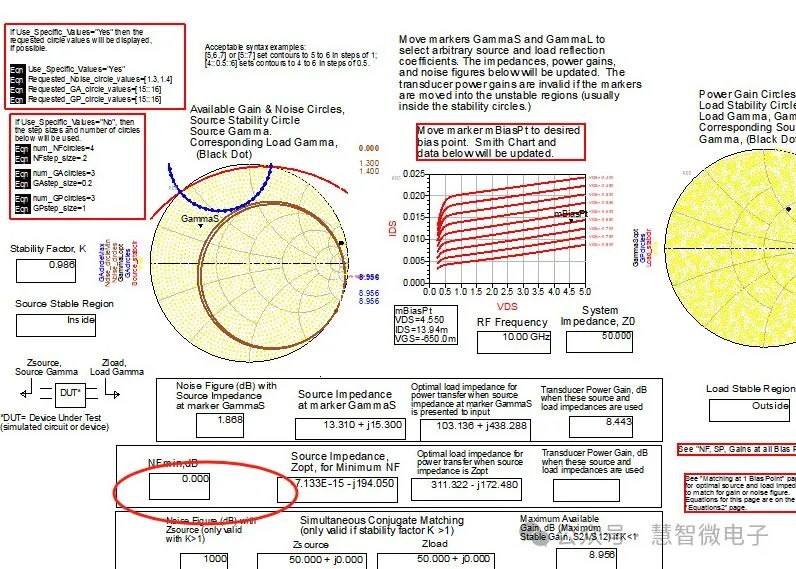

A：给个仿真结果看看。

Q：是电感。

这是颠倒过的，你看管子本应该截至，噪声好了很多，增益电流都正常，但是我记得开会老师讲过不可以用。

A：个人感觉，这种接法仿真下已经失准了，实际这么使用的话，电路可能无法在正常工作。

Q：有道理，就这样理解。

A：Source，Drain完全对称，电流方向由电势差确定，当然模型准不准就不知道了。

A：“个人感觉，这种接法仿真下已经失准了，实际这么使用的话，电路可能无法在正常工作” 而且现在只看了nf2 和增益可以继续仿真其他指标可能就会不正常了。

A：感觉是模型问题，这Vgs都是负压了，管子怎么可能开启。

跑个I-V曲线大概就知道是不是管子模型问题了。

Q：Vgs就是负压开启的，耗尽型管子，自偏值给的负电。

跑了一下，感觉应该是模型问题，连NFmin都没有。

03

直接读取Y参数和S参数转出的Y参数有什么区别？

Q：想问一下各位大佬，仿真Y参数时候直接读取Y和读取S to Y的虚部有什么区别呢？

A：Y参数是什么？

Q：导纳。

A：Y11默认其他端口接地，S11默认其他端口接50欧姆，你如果是单端口应该仿出来是一样的。

Q：如果做容感值提参，2端口应该接地还是50欧姆呢？

A：你直接用Y11，2端口随便接。

Q：怎么理解提参时候二端口应该短路还是50欧姆呢？

A：这个是定义，如果你代入的是二端口，想看的是其中一个口短路时的输入阻抗，直接用Y参数，不要用S参数或STOY就对了。或者你就代入一端口，零一端口直接接地，看ZIN。

Q：明白了，非常感谢。

04

耦合微带线矩阵S参数矩阵如何降阶？

Q：请教一下，这种耦合微带线矩阵端口接地或者开路情况下 S参数矩阵如何降阶，或者有相关的资料参考吗麻烦告知一下，谢谢。

A：这个3个方程， 3个未知数。现在多一个边界条件，简化成2个方程。该是很直接的。写下来看看，该是很容易的。

Q：哦哦了解了请问这里为什么说短路是S参数是-1 开路是0？

A：短路：load impedance ZL =0, S11 =(Zl-Z0)/(Zl+Z0)=-1；开路：load impedance ZL = infi；S11 =(Zl-Z0)/(Zl+Z0)= 1；无论开路还是短路，能量都是被反射的，只是相位不一样，所以一个是+1，一个-1 。

你贴的图里有问题，S33 =0, 是匹配情况。

Q：哦哦，我说呢，我还以为是什么特殊情况呢，感谢答疑
